鎳銅合金憑借優(yōu)異耐腐蝕性、高溫強度和可加工性，在海洋工程、化工及航空航天領域應用廣泛。合金熔點是決定其加工工藝和使用溫度的關鍵參數(shù)，南京匯誠儀器儀表有限公司的差示掃描量熱儀 DSC-1550 可通過精確測量相變熱流變化，為鎳銅合金熔點提供可靠數(shù)據(jù)。

DSC的核心原理是測量樣品與惰性參比物在程序控溫過程中的熱流差。當鎳銅合金升溫至熔點時，晶體結構破壞（固→液相變）需吸收熱量，在DSC曲線上形成吸熱峰。熔點的確定通常采用：

外推起始溫度（Onset Temperature）：吸熱峰前沿切線與基線的交點，最接近熱力學平衡熔點；

峰起始溫度：曲線明顯偏離基線的溫度點；

峰頂溫度：吸熱峰的最低點，反映最快熔化速率。

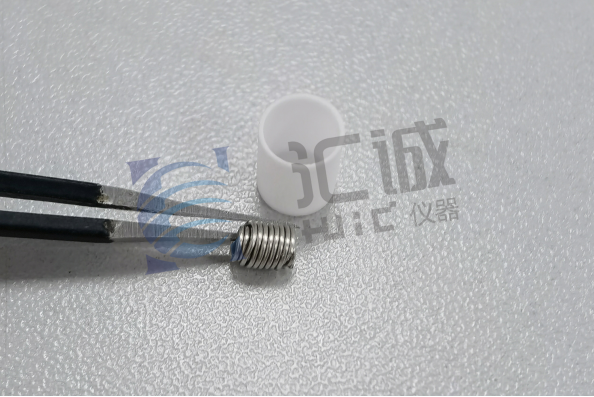

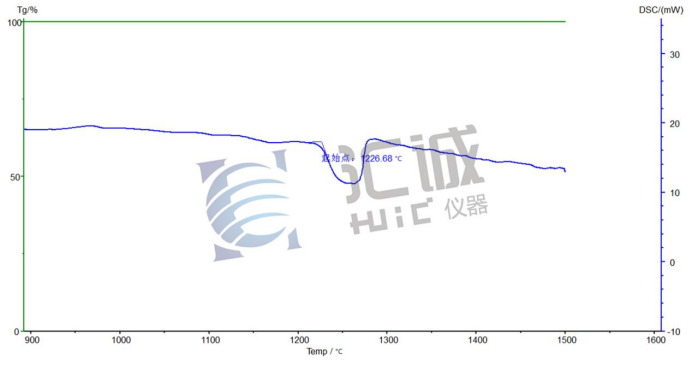

實驗中，取適量鎳銅合金，放入耐高溫的陶瓷坩堝中，參比坩堝保持同材質和密封條件，實驗全程在高純氮氣氣氛下操作。溫度設置為室溫~1500℃，升溫速率為20℃/min。開始實驗，DSC-1550將自動記錄熱流-溫度曲線，以吸熱峰外推起始溫度為熔點，此溫度最接近熱力學平衡熔點。

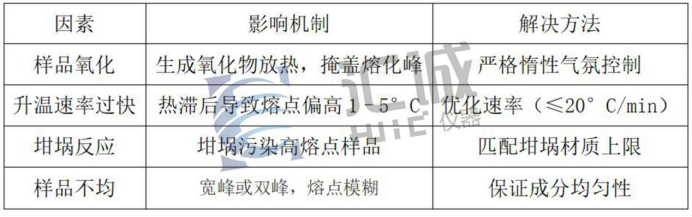

實驗發(fā)現(xiàn)，高鎳合金熔點超 1430°C 時，DSC 峰形變寬，反映固溶體熔化區(qū)間增大。影響誤差因素有樣品氧化、升溫過快等，需嚴格控制。

綜上所述，匯誠儀器的差示掃描量熱儀DSC-1550精確測定鎳銅合金熔點，為合金研發(fā)等提供支撐。未來，匯誠儀器將持續(xù)創(chuàng)新，助力更多材料熱性能研究邁向新高度 。
