差示掃描量熱儀DSC-600S探究樣品量對玻璃化轉變溫度的影響

玻璃化轉變溫度（Tg）是高分子材料最重要的特征參數(shù)之一，它描述了非晶態(tài)或半結晶聚合物中非晶區(qū)從玻璃態(tài)（硬脆）向高彈態(tài)（橡膠態(tài)）轉變的臨界溫度。

南京匯誠儀器的DSC-600S差示掃描量熱儀在相關研究中表現(xiàn)出色，其溫度范圍覆蓋室溫至600℃，升溫速率可在0.1~100℃/min靈活調節(jié)，溫度分辨率0.001℃，DSC噪聲僅0.001mW，能精準捕捉材料熱性能變化，且支持12階程序控溫與兩路氣氛自動切換，為實驗提供穩(wěn)定可靠的測試環(huán)境。

為探究樣品量對 Tg 測定的影響，使用該儀器進行了三組實驗：分別取 7.2mg、16.8mg、38.3mg 樣品，在氮氣氣氛（50~100ml/min）中以 10℃/min 速率從室溫升溫至 110℃，確保樣品表面光滑且與坩堝接觸良好。

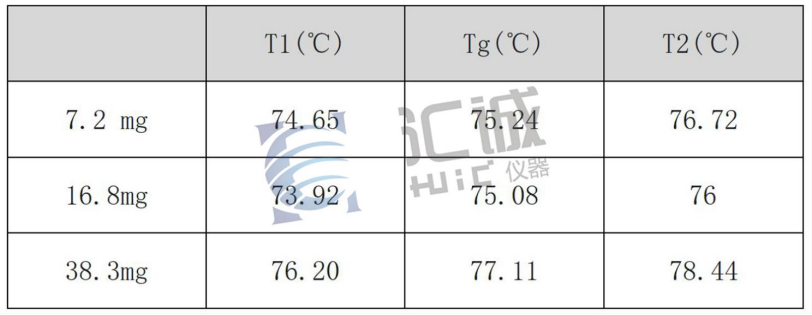

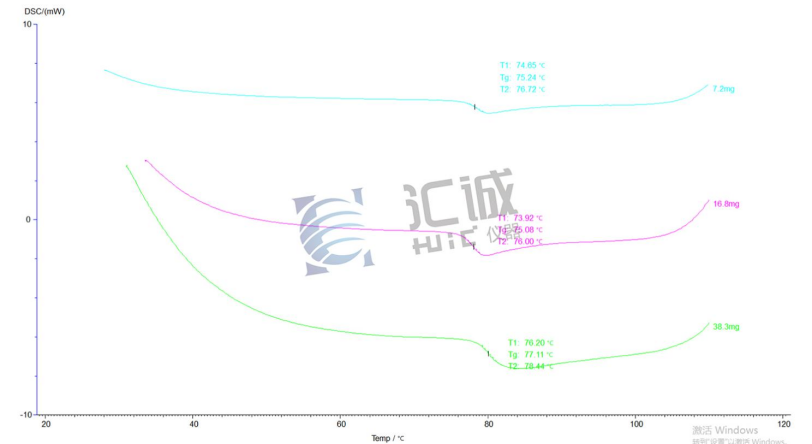

可見，樣品量對 Tg 測定結果有顯著影響，總體呈現(xiàn)樣品量增加、測得 Tg 值升高的趨勢，這與樣品內部溫度分布不均導致轉變溫度范圍擴大有關。不過在一定質量范圍內，Tg 基本保持穩(wěn)定，5-10mg 是較為普適的樣品量范圍，實際測試中還需結合材料特性和儀器靈敏度調整，同時優(yōu)化樣品制備與升溫速率，以保證數(shù)據(jù)的準確性和重復性。

綜上所述，匯誠儀器的差示掃描量熱儀DSC-600S憑借精準的溫度控制、高靈敏度的信號檢測等優(yōu)異性能，清晰呈現(xiàn)了不同樣品量對玻璃化轉變溫度的影響規(guī)律。其穩(wěn)定可靠的測試表現(xiàn)，為材料熱性能研究提供了有力支持，助力科研與應用中更準確地把握材料特性。
