差示掃描量熱儀DSC-600C測試氣凝膠焓值測試實驗

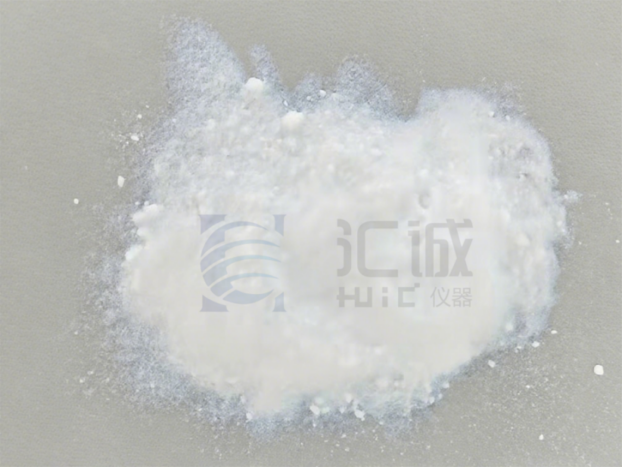

氣凝膠是一種輕質(zhì)固態(tài)材料，這種材料具有極低的密度和高孔隙度，是世界上最輕的固體之一。本次實驗使用南京匯誠儀器儀表有限公司的差示掃描量熱儀DSC-600C，測試氣凝膠在升溫過程中的焓值。

實驗條件為0-70℃，升溫速率5℃/min，通氮氣。由于要測試氣凝膠的焓值，所以在實驗中應該直接選擇帶蓋的樣品坩堝，同時需要準確測量樣品的質(zhì)量。在稱量空坩堝及加入樣品后的坩堝質(zhì)量后，使用壓樣器對坩堝進行密封。

DSC的大部分實驗樣品取樣質(zhì)量在10mg左右，所以第一次實驗同樣取氣凝膠樣品10mg。在第一次實驗完成后，分析圖譜發(fā)現(xiàn)該樣品的吸熱峰幅值過大，出現(xiàn)這種現(xiàn)象是因為樣品的吸熱量大，很少質(zhì)量的樣品能夠吸收很大的熱量，所以后續(xù)的實驗樣品的質(zhì)量應該減少。在第二次實驗，取該樣的質(zhì)量減少為5mg，分析實驗結(jié)果，此次的吸熱峰幅值在正常的范圍內(nèi)。在以上實驗的基礎上，進行多次實驗，保證實驗結(jié)果的真實可靠。

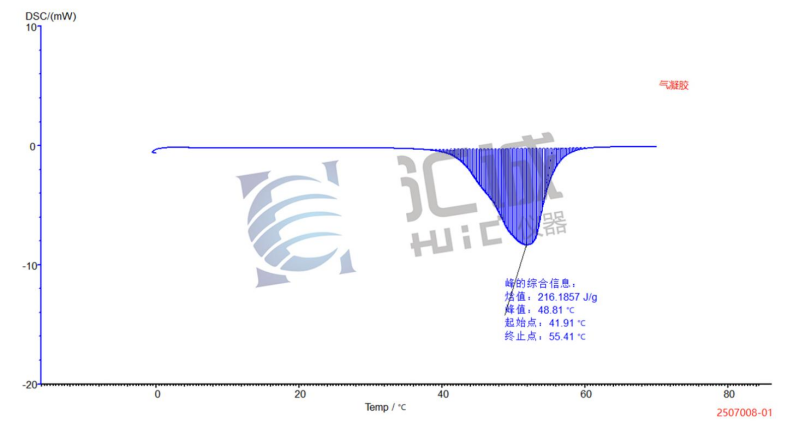

在分析實驗圖譜后，可以的得到，該氣凝膠的焓值為216.18 J/g，熔融溫度為41.91℃。匯誠儀器的 DSC-600C 在實驗中穩(wěn)定運行，為氣凝膠焓值測試提供了可靠支持，助力實驗順利完成并獲取準確數(shù)據(jù)。
