DSC測(cè)試環(huán)氧樹(shù)脂復(fù)合料的玻璃化轉(zhuǎn)變溫度

玻璃化轉(zhuǎn)變溫度是環(huán)氧樹(shù)脂復(fù)合料的一個(gè)重要物理參數(shù)，通過(guò)測(cè)定Tg，可以評(píng)估環(huán)氧樹(shù)脂復(fù)合料的熱穩(wěn)定性和機(jī)械性能，如硬度、韌性和彈性。本實(shí)驗(yàn)旨在通過(guò)匯誠(chéng)儀器的差示掃描量熱儀DSC-600S，依據(jù)國(guó)家標(biāo)準(zhǔn)GB/T 15022.2~5，測(cè)定環(huán)氧樹(shù)脂復(fù)合料樣塊的玻璃化轉(zhuǎn)變溫度（Tg），以評(píng)估材料的熱性能和應(yīng)用范圍。

差示掃描量熱法（DSC）是一種熱分析技術(shù)，用于測(cè)定材料在加熱或冷卻過(guò)程中的能量變化。在DSC曲線(xiàn)上，玻璃化轉(zhuǎn)變表現(xiàn)為基線(xiàn)的一個(gè)階躍變化，通常伴隨有熱容的變化。通過(guò)分析DSC曲線(xiàn)，可以準(zhǔn)確測(cè)定材料的玻璃化轉(zhuǎn)變溫度。

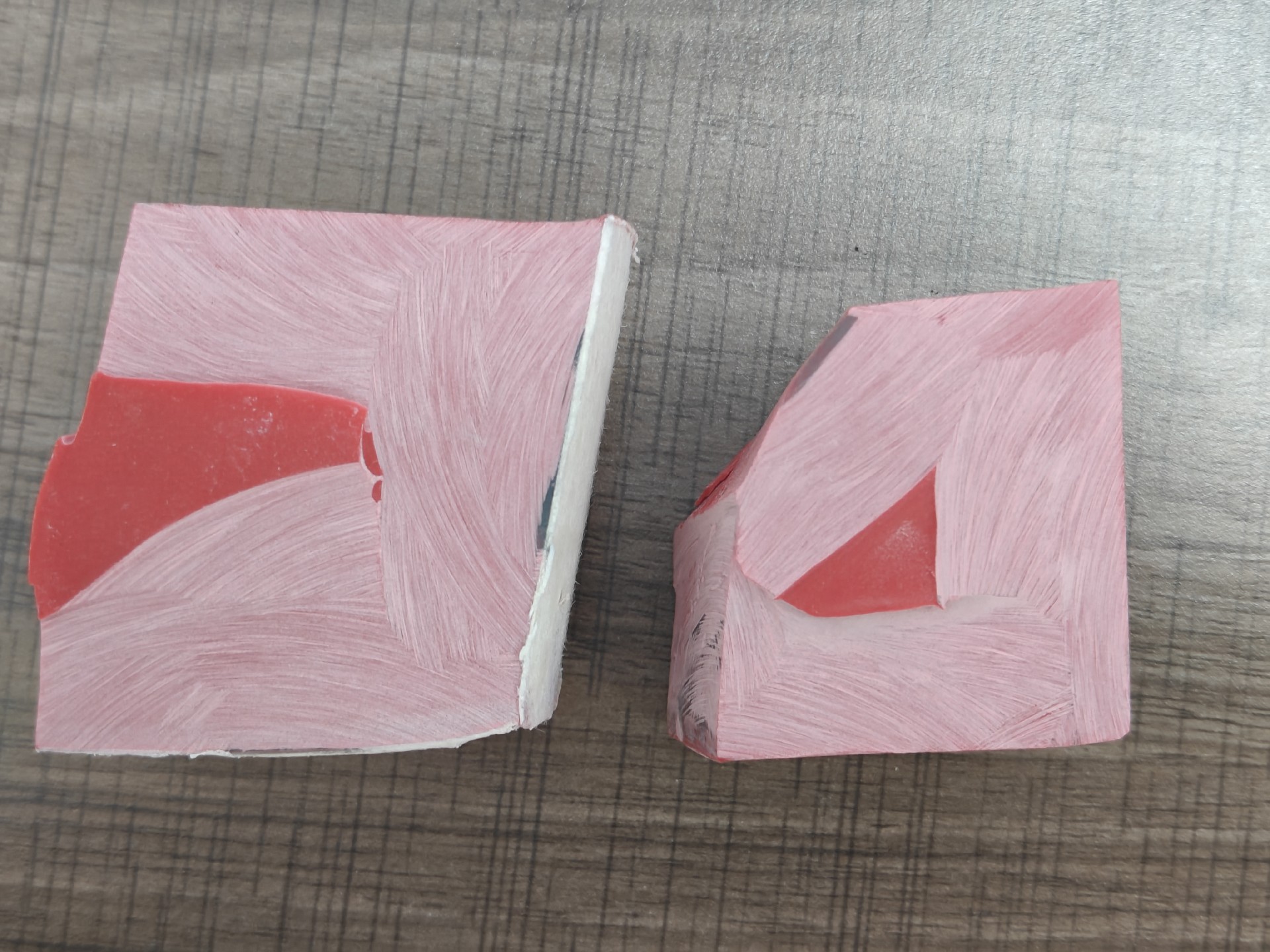

首先將環(huán)氧樹(shù)脂復(fù)合料樣塊研磨成細(xì)粉，取適量樣品壓制成片，置于坩堝內(nèi)，并取一空坩堝做參照組。實(shí)驗(yàn)過(guò)程中通入氮?dú)獗Ｗo(hù)，根據(jù)GC/T15022.2~標(biāo)準(zhǔn)，設(shè)定實(shí)驗(yàn)條件，加熱速率為10℃/min。啟動(dòng)匯誠(chéng)儀器的差示掃描量熱儀DSC-600S，儀器自動(dòng)記錄樣品在加熱過(guò)程中的熱流變化，并生成如下的DSC曲線(xiàn)實(shí)測(cè)圖譜。

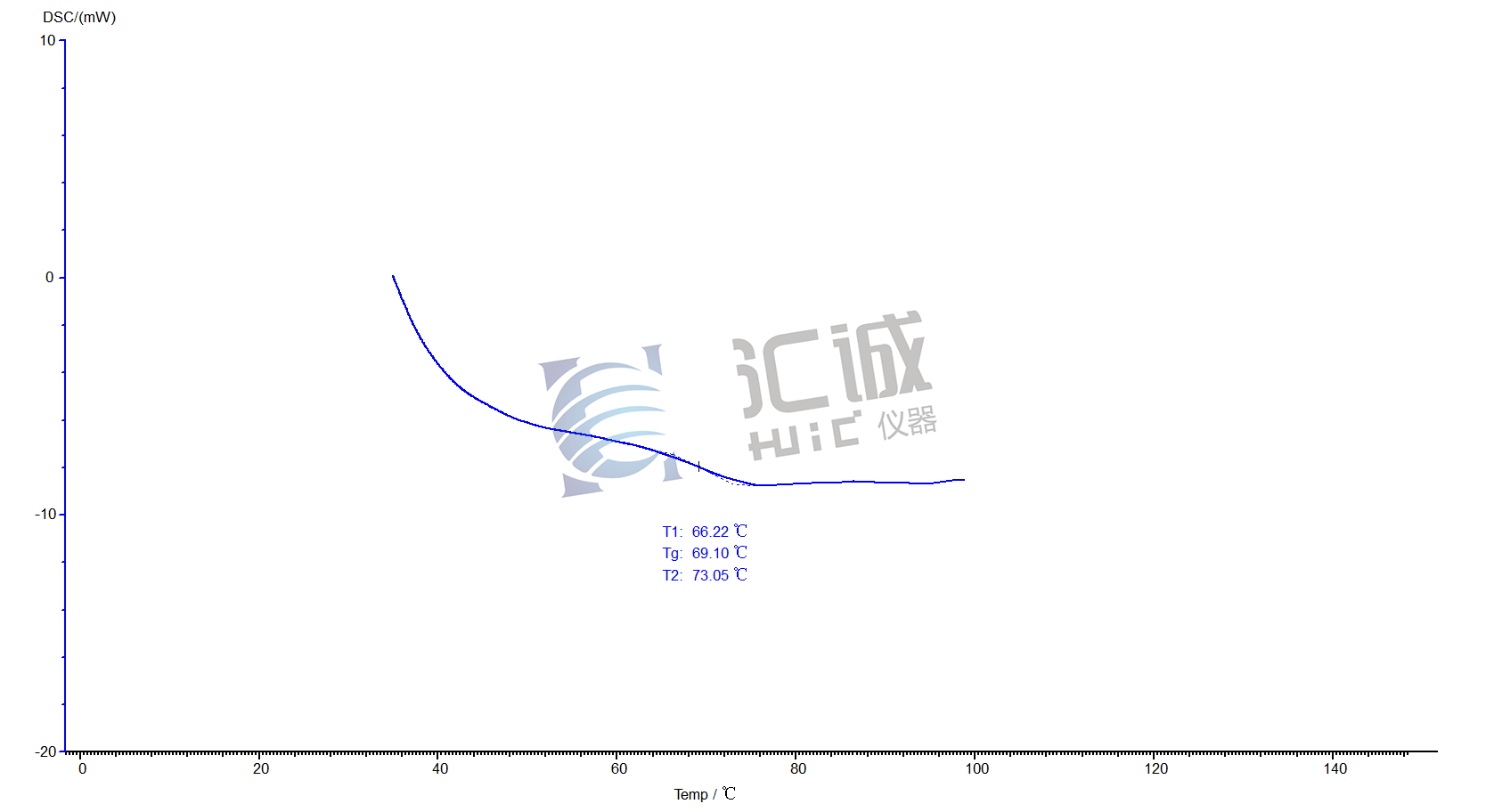

從DSC的測(cè)試結(jié)果顯示，樣1的Tg玻璃化溫度是69.10℃。

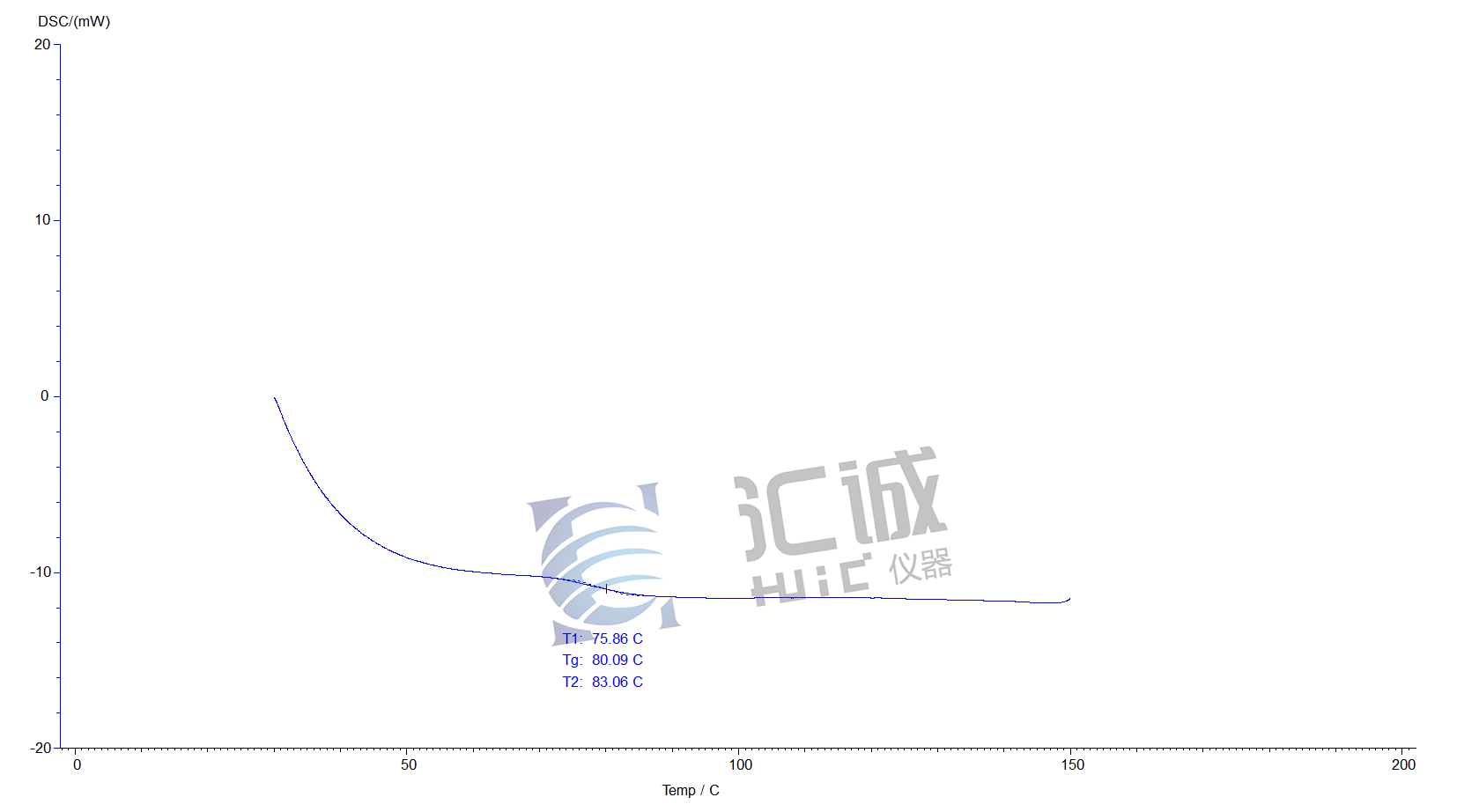

從DSC的測(cè)試結(jié)果顯示，樣6的Tg玻璃化溫度是80.09℃。

綜上所述，匯誠(chéng)儀器的DSC-600S測(cè)試環(huán)氧樹(shù)脂復(fù)合料的玻璃化轉(zhuǎn)變溫度對(duì)于其在各個(gè)領(lǐng)域的應(yīng)用至關(guān)重要，不僅影響材料的加工和使用性能，還關(guān)系到材料的長(zhǎng)期穩(wěn)定性和可靠性。
