氧化誘導(dǎo)時(shí)間（OIT）是衡量材料在成型加工、儲(chǔ)存、焊接及使用過(guò)程中耐熱降解能力的關(guān)鍵指標(biāo)。南京匯誠(chéng)儀器儀表有限公司的差示掃描量熱儀 DSC-600S，憑借高精度溫度控制及熱流監(jiān)測(cè)功能，可精準(zhǔn)完成標(biāo)準(zhǔn)樣品的氧化誘導(dǎo)實(shí)驗(yàn)，判斷其是否符合 30-38min 的標(biāo)準(zhǔn)區(qū)間。

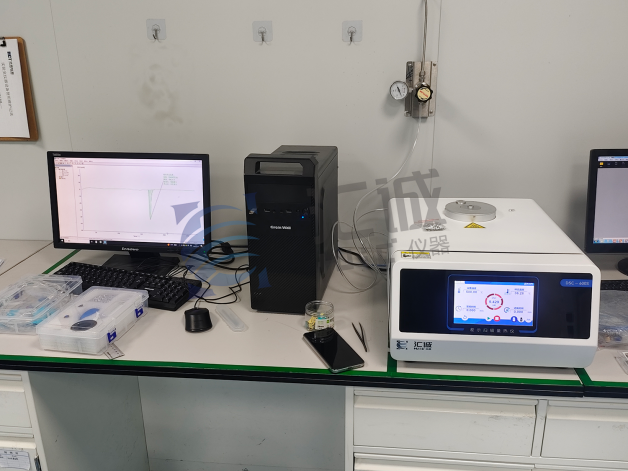

實(shí)驗(yàn)取 5-10mg 標(biāo)準(zhǔn)樣品置于開(kāi)口鋁坩堝，以相同空坩堝為參比。通氮、氧氣并調(diào)流量至 50mL/min，加熱前通氮 3 分鐘吹掃爐體。將坩堝放入 DSC-600S，在氮?dú)庀乱?20℃/min 升至 210℃并恒溫 3 分鐘，隨后切換為氧氣（流量均50mL/min），以切換為零點(diǎn)，在 210℃恒溫至放熱顯著變化后終止試驗(yàn)。

實(shí)驗(yàn)結(jié)果顯示，標(biāo)準(zhǔn)樣品的氧化誘導(dǎo)時(shí)間為 36.69min，處于 30-38min 的標(biāo)準(zhǔn)范圍內(nèi)。這表明標(biāo)準(zhǔn)樣品具有良好的耐熱降解能力，在高溫環(huán)境下抗氧化性能達(dá)標(biāo)。本次實(shí)驗(yàn)嚴(yán)格控制樣品質(zhì)量、溫度及氣體流量等條件，借助 DSC-600S 的精準(zhǔn)性能，確保了結(jié)果的準(zhǔn)確性，充分驗(yàn)證了標(biāo)準(zhǔn)樣品在實(shí)際應(yīng)用中的穩(wěn)定表現(xiàn)。

綜上所述，匯誠(chéng)儀器的差示掃描量熱儀DSC-600S對(duì)標(biāo)準(zhǔn)樣品進(jìn)行了氧化誘導(dǎo)實(shí)驗(yàn)，整個(gè)過(guò)程嚴(yán)格控制各項(xiàng)因素，確保了實(shí)驗(yàn)的規(guī)范性和可靠性，體現(xiàn)了該儀器在測(cè)定材料氧化誘導(dǎo)時(shí)間方面的有效應(yīng)用。
