同步熱分析儀STA-1550S測(cè)試鎳鉻合金熔點(diǎn)實(shí)驗(yàn)
- 發(fā)表時(shí)間：2025-08-04
- 來(lái)源：本站
- 人氣：63
同步熱分析儀STA-1550S測(cè)試鎳鉻合金熔點(diǎn)實(shí)驗(yàn)
鎳鉻合金作為以鎳和鉻為主要成分的高性能合金，憑借優(yōu)異的耐高溫性、抗氧化性及電阻穩(wěn)定性，在加熱元件、航空航天、化工設(shè)備等領(lǐng)域應(yīng)用廣泛。工作溫度可達(dá) 1100℃~1400℃（如Ni80Cr20合金），高溫下表面形成致密的 Cr2O3氧化膜，阻止進(jìn)一步氧化。

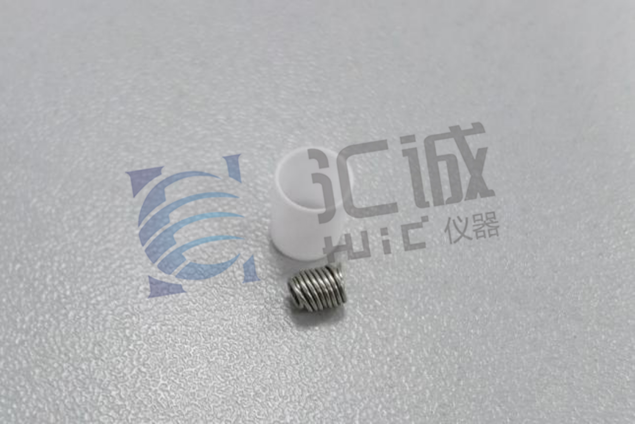

本次實(shí)驗(yàn)使用南京匯誠(chéng)儀器儀表有限公司的同步熱分析儀STA-1550S，測(cè)試鎳鉻合金在升溫過(guò)程中的熔點(diǎn)。實(shí)驗(yàn)條件設(shè)定為從室溫升溫至 1500℃，升溫速率保持 20℃/min，全程在氮?dú)鈿夥罩羞M(jìn)行，氣體流量控制在 50ml/min，所取樣品量為 209.5mg。從實(shí)驗(yàn)前后的鎳鉻合金狀態(tài)來(lái)看，樣品未出現(xiàn)明顯形態(tài)變化。

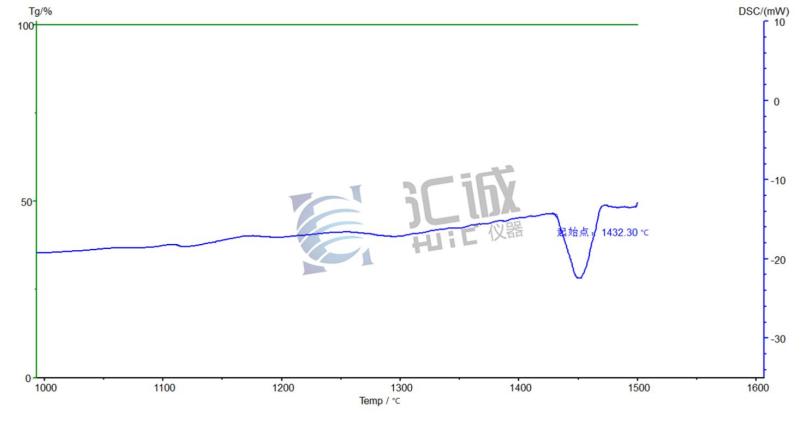

在分析實(shí)驗(yàn)圖譜后，可以的得到，該鎳鉻合金熔融溫度為1432.30℃，合金質(zhì)量未損失，沒(méi)有發(fā)生分解。
匯誠(chéng)儀器的STA-1550S在實(shí)驗(yàn)中穩(wěn)定運(yùn)行，為鎳鉻合金的測(cè)試提供了可靠支持，助力實(shí)驗(yàn)順利完成并獲取準(zhǔn)確數(shù)據(jù)。
推薦資訊
- 2025-05-26探索材料熱行為：熱重-紅外聯(lián)用技術(shù)（TG-IR）
- 2025-05-23熱分析儀器發(fā)展史與技術(shù)演進(jìn)
- 2025-08-29TGA-601S探究TGA對(duì)溫度的一階導(dǎo)數(shù)應(yīng)用
- 2025-08-22DSC-600S探究玻璃化轉(zhuǎn)變溫度（Tg）及其DSC表征原理
- 2025-08-13塑料的導(dǎo)熱系數(shù)是多少
- 2025-08-07新能源汽車領(lǐng)域?qū)嵯禂?shù)有哪些應(yīng)用
- 2025-08-06氧化誘導(dǎo)期測(cè)量需要知道這幾點(diǎn)
- 2025-08-01差示掃描量熱儀DSC-600S探究樣品量對(duì)玻璃化轉(zhuǎn)變溫度的影響
- 2025-07-31匯誠(chéng)儀器HCDR-S導(dǎo)熱儀與瞬態(tài)平面熱源法的應(yīng)用
- 2025-07-29DTA-1250S與影響差熱分析結(jié)果曲線的因素
- 2025-07-22差熱分析原理及匯誠(chéng)儀器DTA-1250S的實(shí)踐應(yīng)用
- 2025-06-16鎂合金研究與DSC技術(shù)：洞察微觀熱變的關(guān)鍵之眼
- 2025-06-11熱分析儀器的介紹以及應(yīng)用領(lǐng)域
- 2025-06-05HC3500炭黑含量檢測(cè)：煅燒法的實(shí)踐與應(yīng)用
- 2025-06-04差示掃描量熱儀可以做什么實(shí)驗(yàn)以及可以測(cè)什么樣品
- 2025-06-03二次升溫法與DSC-600S在材料熱分析中的應(yīng)用
推薦產(chǎn)品
-
TGA -601S熱重分析儀
熱重分析法是在升溫、恒溫或降溫過(guò)程中，觀察樣··· -
差示掃描量熱儀DSC-600S
儀器介紹：差示掃描量熱法（熱流式DSC）作為一種··· -
HCDR-S 瞬態(tài)平面熱源法導(dǎo)熱儀
HCDR-S是利用瞬態(tài)平面熱源技術(shù)（TPS）開(kāi)發(fā)的導(dǎo)熱··· -
HC-3500炭黑含量測(cè)試儀
采用開(kāi)蓋式爐體結(jié)構(gòu)，方便放置樣品且散熱效果更···
解決方案
聯(lián)系我們
- 南京匯誠(chéng)儀器儀表有限公司
- 服務(wù)熱線：025-52702696
- 售后服務(wù)：025-52702696
- 電子郵件：njhcyq@163.com
- 公司地址：南京市江寧區(qū)福英路1001號(hào)47棟
