HCDR-S 測試保溫材料導(dǎo)熱系數(shù)

在建筑、工業(yè)和低溫工程等領(lǐng)域，保溫材料扮演著至關(guān)重要的角色。它們通過有效減少熱量傳遞，幫助實(shí)現(xiàn)節(jié)能減排，提高能源利用效率。而衡量保溫材料性能的關(guān)鍵指標(biāo)之一，便是導(dǎo)熱系數(shù)。今天，我們將深入探討保溫材料的類型、性能以及未來發(fā)展趨勢，并重點(diǎn)介紹匯誠儀器 HCDR-S 導(dǎo)熱系數(shù)測試儀如何在這一領(lǐng)域發(fā)揮重要作用。

保溫材料種類繁多，根據(jù)材質(zhì)主要可分為四大類：

· 有機(jī)保溫材料：如聚苯乙烯泡沫 (EPS/XPS)、聚氨酯 (PUR) 等，具有質(zhì)輕、易加工等優(yōu)點(diǎn)，但需要添加阻燃劑以滿足防火要求。

· 無機(jī)材料：如巖棉、氣凝膠等，具有出色的耐高溫性能，其中氣凝膠的導(dǎo)熱系數(shù)極低，是極佳的隔熱材料。

· 金屬反射材料：如鋁箔復(fù)合層，利用高反射率有效阻隔輻射熱，常用于管道保溫。

· 復(fù)合型材料：如真空絕熱板 (VIP)，通過真空抑制對流，實(shí)現(xiàn)極低的導(dǎo)熱系數(shù)。

HCDR-S 是利用瞬態(tài)平面熱源技術(shù)（TPS）開發(fā)的導(dǎo)熱系數(shù)測試儀,可用于各種不同類型材料的熱傳導(dǎo)性能的測試。瞬態(tài)平面熱源法是研究熱傳導(dǎo)性能中精確、方便、快速的一種方法。它是一種新技術(shù)，在研究材料時能夠快速準(zhǔn)確的測 量熱導(dǎo)率。

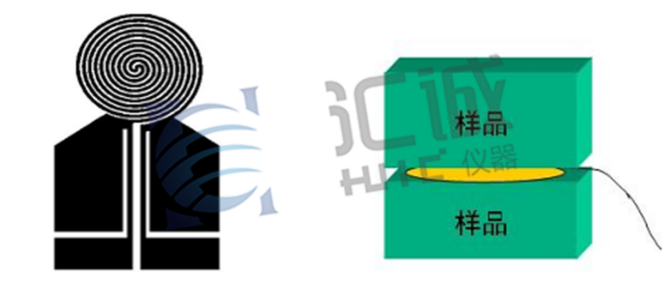

利用匯誠儀器的導(dǎo)熱系數(shù)測試儀HCDR-S對某保溫材料進(jìn)行測試。首先，實(shí)驗(yàn)條件：室溫28℃下，取兩個樣品(樣品規(guī)格30*30*7.5)，樣品表面光滑的面將探頭夾住，放在樣品臺上。時間參數(shù)設(shè)置為160s(導(dǎo)熱系數(shù)小于0.2)，功率參數(shù)為0.04w左右，基準(zhǔn)參數(shù)在0.02~0.03范圍內(nèi)，根據(jù)溫升來改變探頭功率的值，讓溫升在10℃到15攝氏度之間，測試時間160秒，得到五組數(shù)據(jù)。

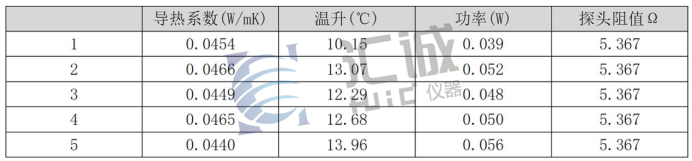

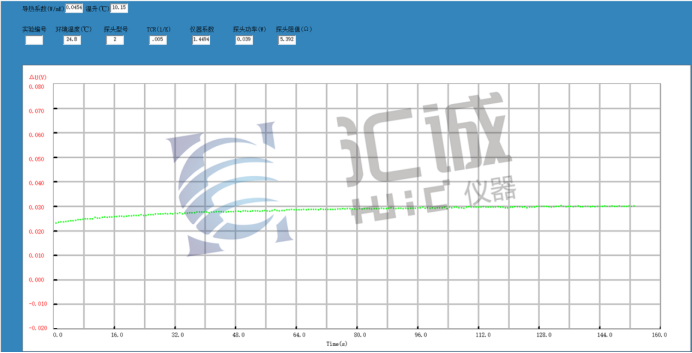

通過本次實(shí)驗(yàn)得出下列結(jié)果

對五個導(dǎo)熱系數(shù)進(jìn)行處理，去除最大值和最小值，剩下三個值取平均得出0.0456(W/mK)，我們認(rèn)為該樣品導(dǎo)熱系數(shù)為0.0456(W/mK)。

我們使用 HCDR-S 導(dǎo)熱系數(shù)測試儀對一種常見的保溫材料進(jìn)行了測試。實(shí)驗(yàn)條件為室溫 28℃，樣品規(guī)格為 30mm x 30mm x 7.5mm，測試時間160秒。通過精確的參數(shù)設(shè)置和多次測量，我們得到了該材料的導(dǎo)熱系數(shù)為 0.0456 W/(m·K)，符合保溫材料的性能要求，驗(yàn)證了 HCDR-S 的卓越性能。
